Upgrade du réseau fibre intra-ESIEE

Hello @everyone, voici un petit résumé des travaux que nous avons entrepris tout au long du mois dernier.

Comme j’ai pu le détailler (je crois) dans les précédents messages, nous utilisions jusqu’à présent deux paires de fibres déjà présentes au sein de l’école, afin de raccorder les deux salles serveurs de cette dernière, dans lesquelles notre matériel est installé.

Cependant, du fait des besoins en connectivité et en évolutivité que nous présentons, nous avons décidé de tirer nos propres fibres au sein de l’ESIEE.

Par cette opération que nous présenterons en image ci-dessous, nous avons ainsi pu raccorder tous nos équipements entre eux afin d’augmenter la résilience et la redondance de notre réseau, qui n’était jusque là que très faible.

Par cette opération que nous présenterons en image ci-dessous, nous avons ainsi pu raccorder tous nos équipements entre eux afin d’augmenter la résilience et la redondance de notre réseau, qui n’était jusque là que très faible.

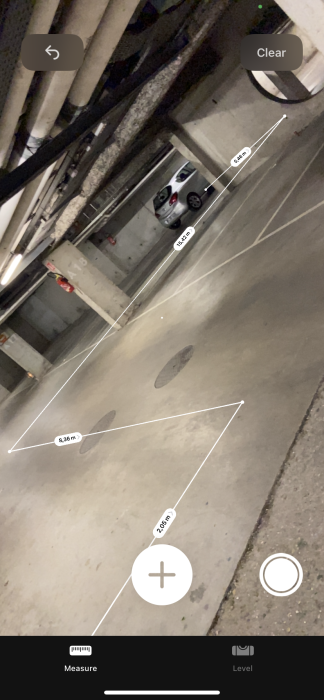

Pour cela, nous avons par exemple pu nous baser sur des données liées au métrage des câbles ESIEE parcourant le même trajet, et en procédant à une double vérification à l’aide d’outils de mesures.

Nous avons ainsi pu estimer une longueur de 60m entre chaque salle, et avons choisi de commander 75m de fibres afin de voir large.

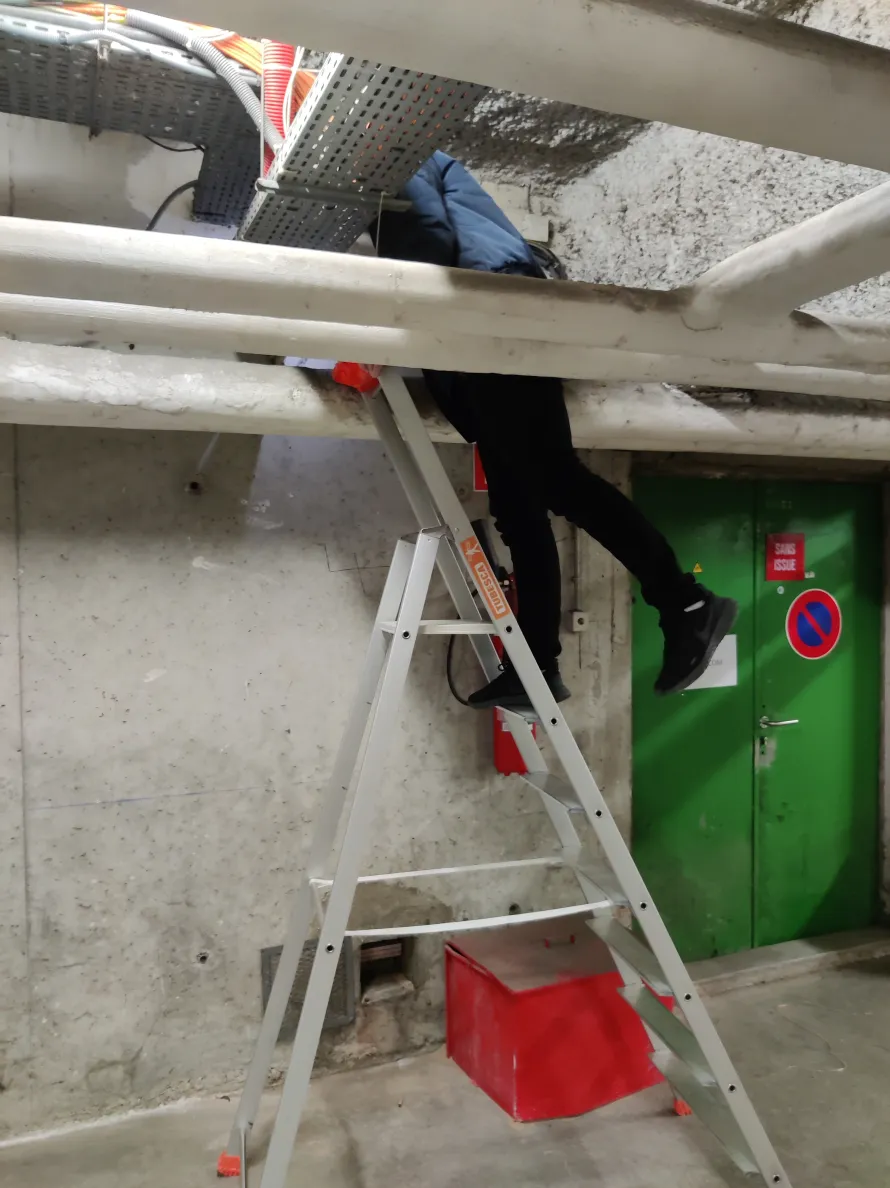

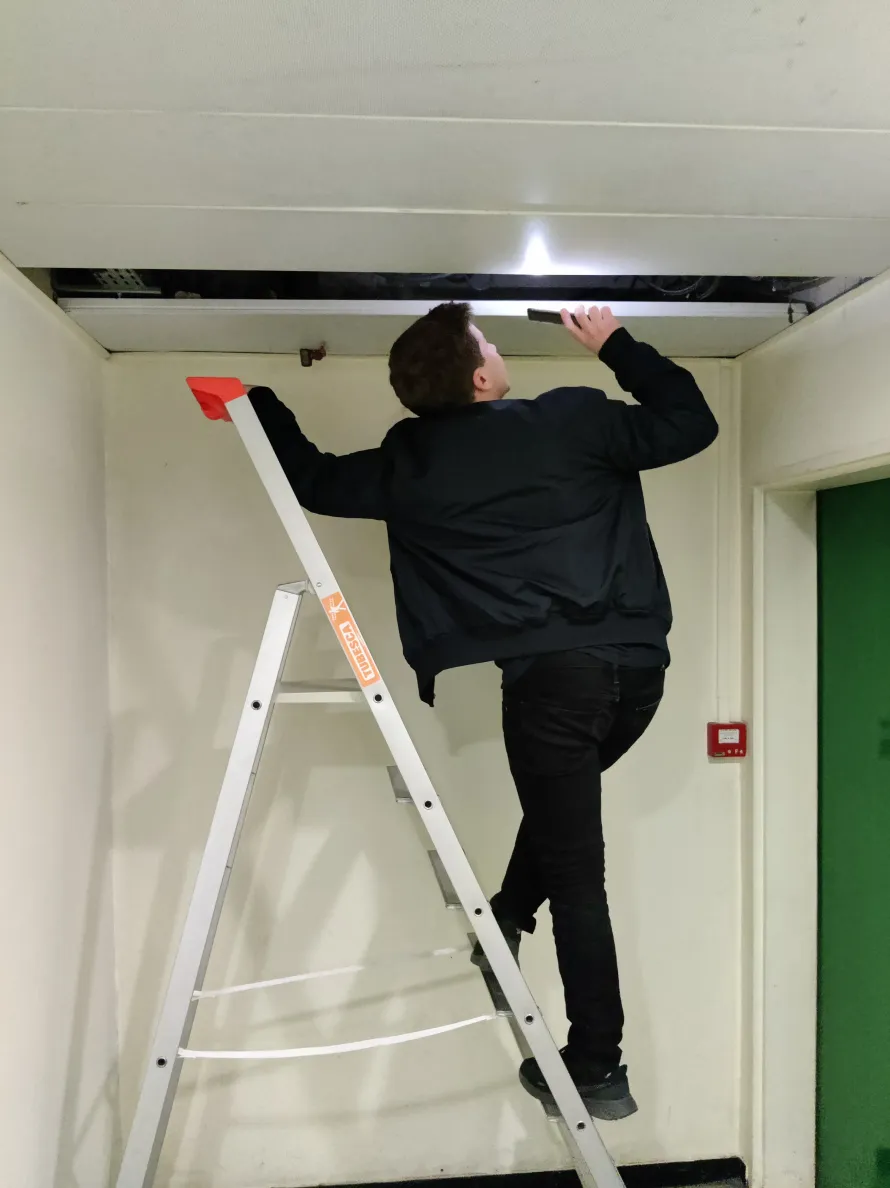

Le repérage quant à lui, s’est effectué à l’échelle et à la lampe torche afin de repérer les circuit existants et les points de passages obligatoires.

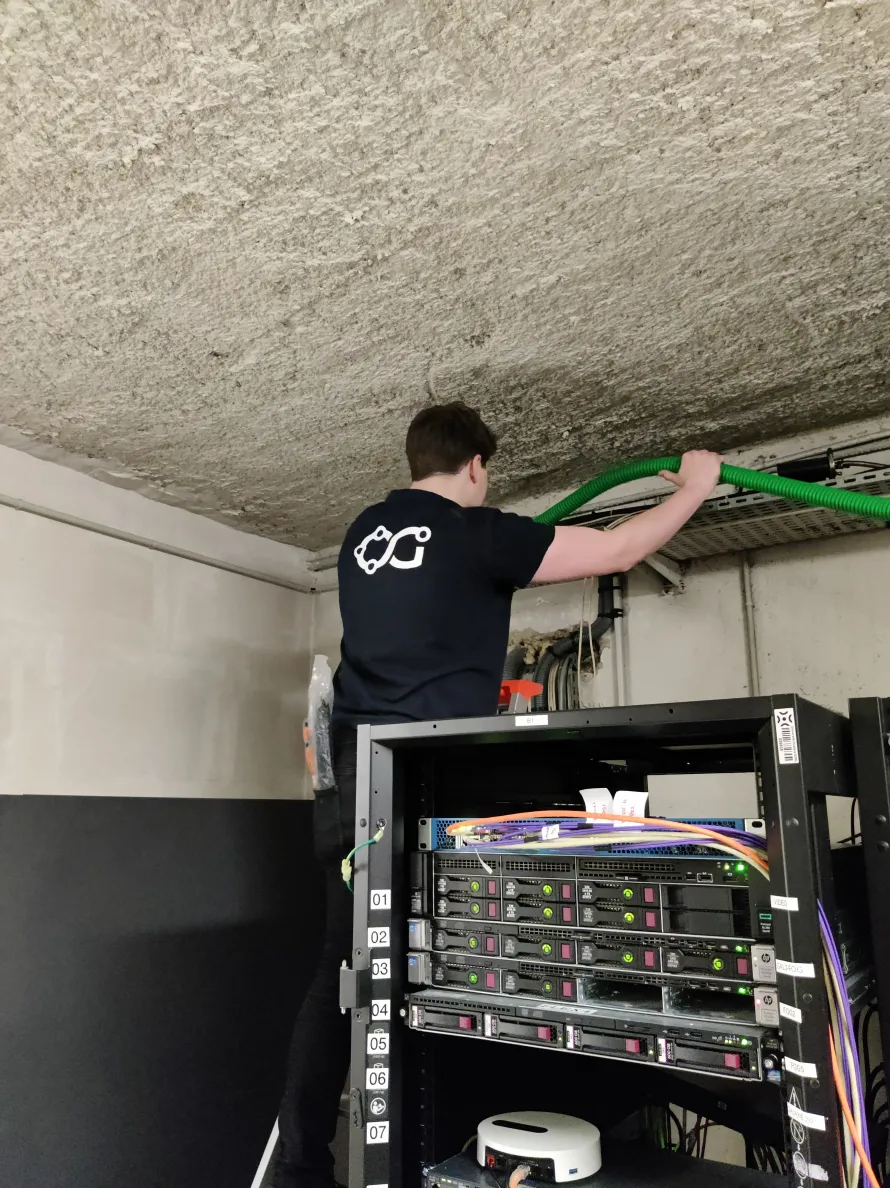

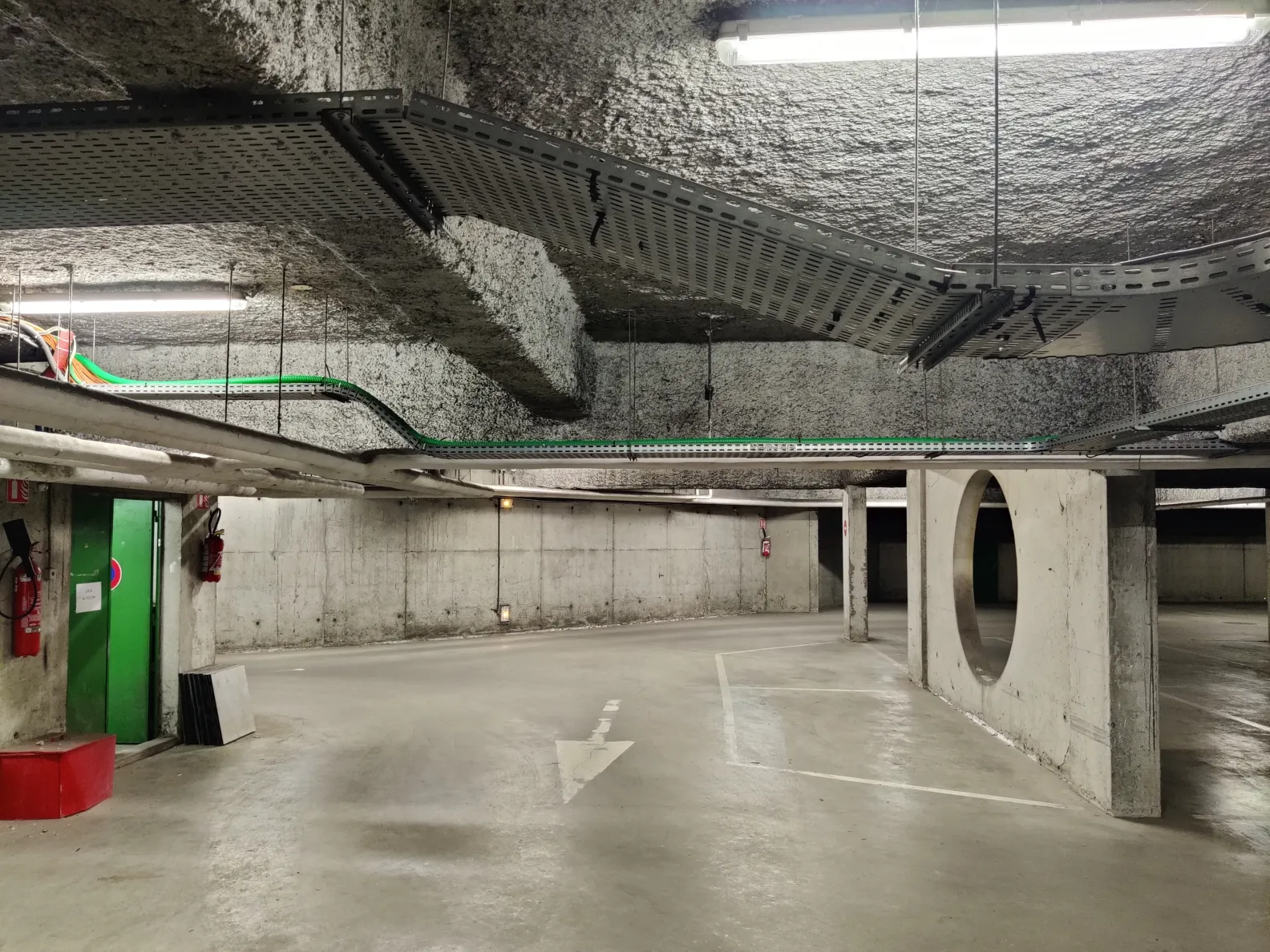

Le chemin étudié et la fibre commandée, nous avons rapidement pu procéder à la pose d’une gaine (verte, dédiée aux télécoms) qui nous permettra par la suite de tirer la fibre de bout en bout, et de s’assurer de la protection de cette dernière.

Pour cela, il a fallu traverser de nombreux murs épais, et quelques faux plafonds.

Côté fibre, pour des raisons économiques et pratiques, nous avons choisi d’acheter 12 jarretières déjà soudées de 75m chacune.

Cela permet notamment de se passer des soudures de fibres et des câbles exotiques, qui auraient multiplié la facture par 4 ou 5.

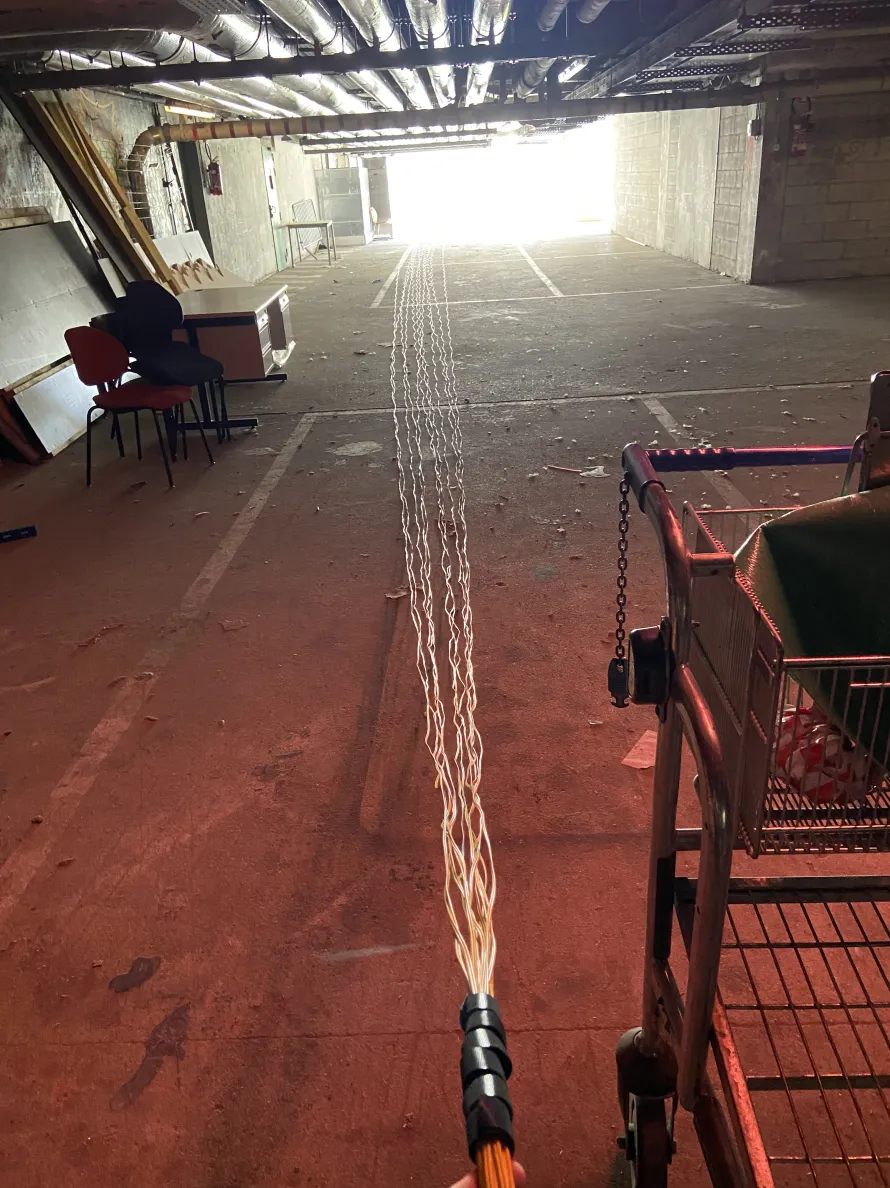

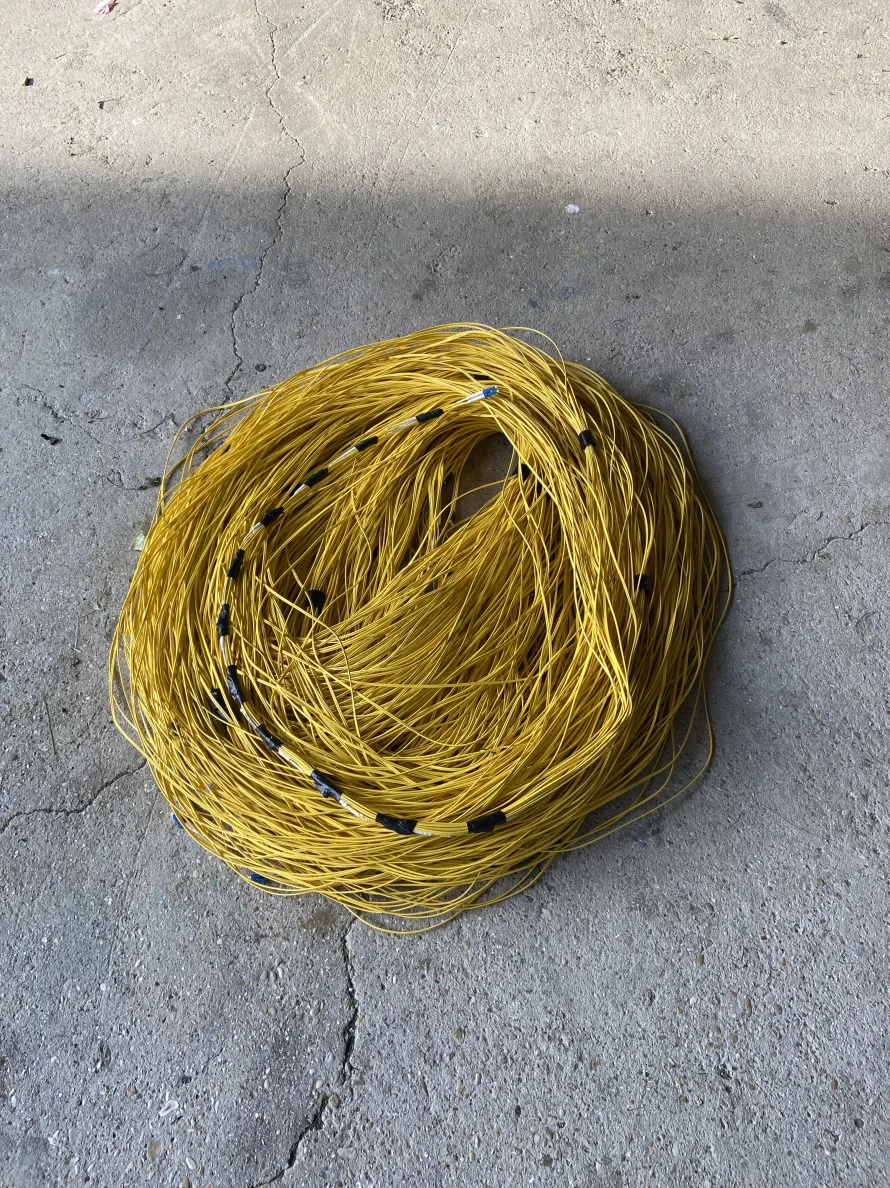

Cependant, on perd le côté pratique car il a fallu préparer un unique câble de 75m à l’aide de 12 câbles.

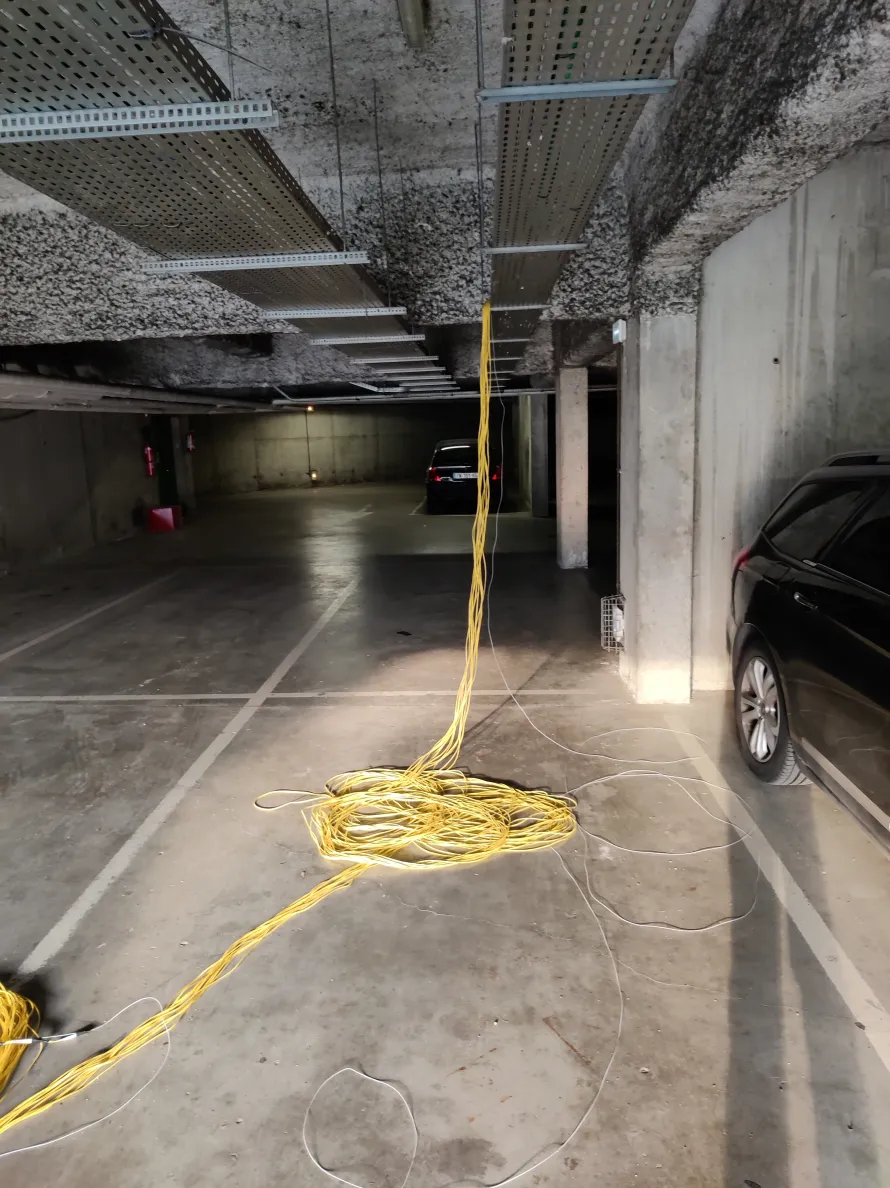

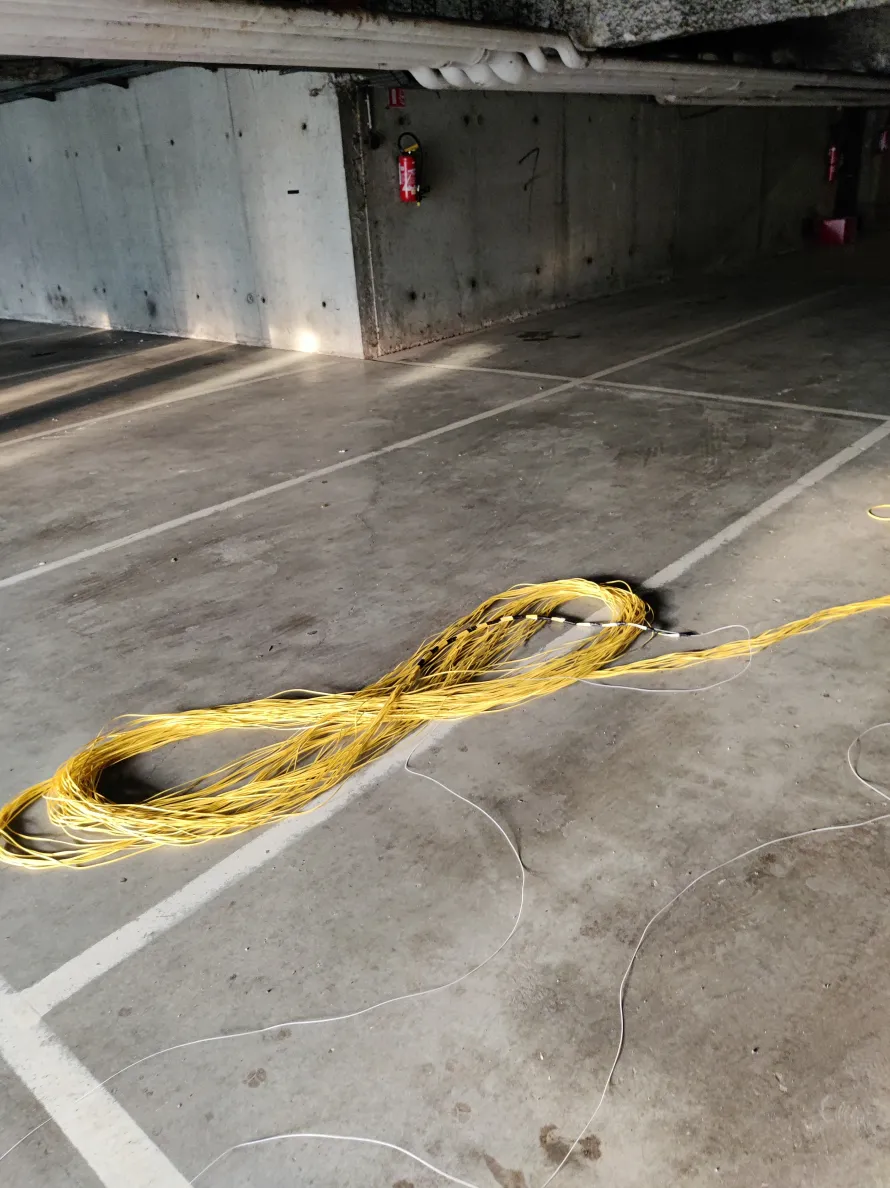

Une fois cet unique câble de fibre préparé et conditionné, il ne resta plus qu’à procéder au tirage de ce dernier au sein de la gaine précédemment posée.

Cette opération fut étonnement rapide, et bouclée en à peine une heure.

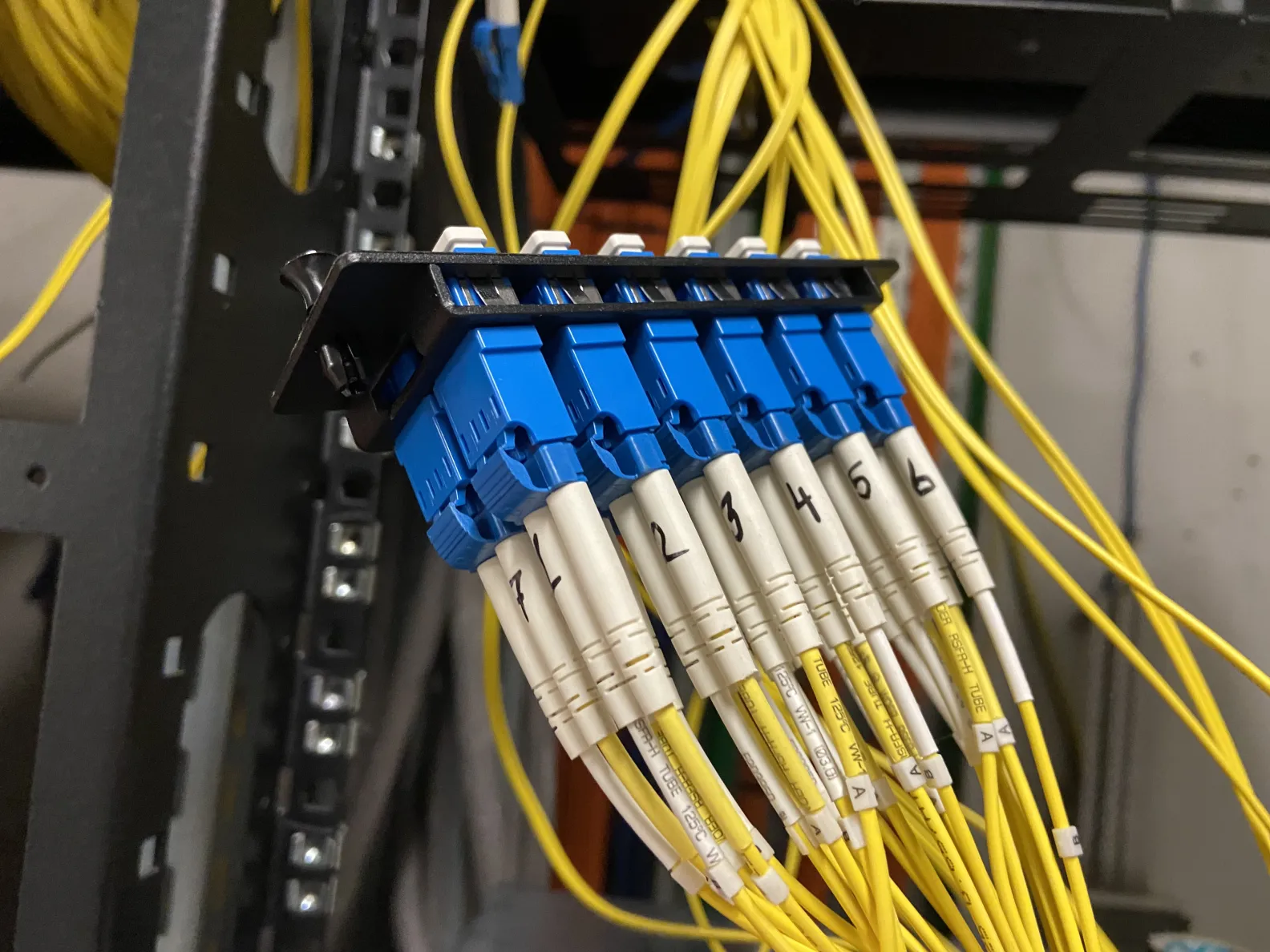

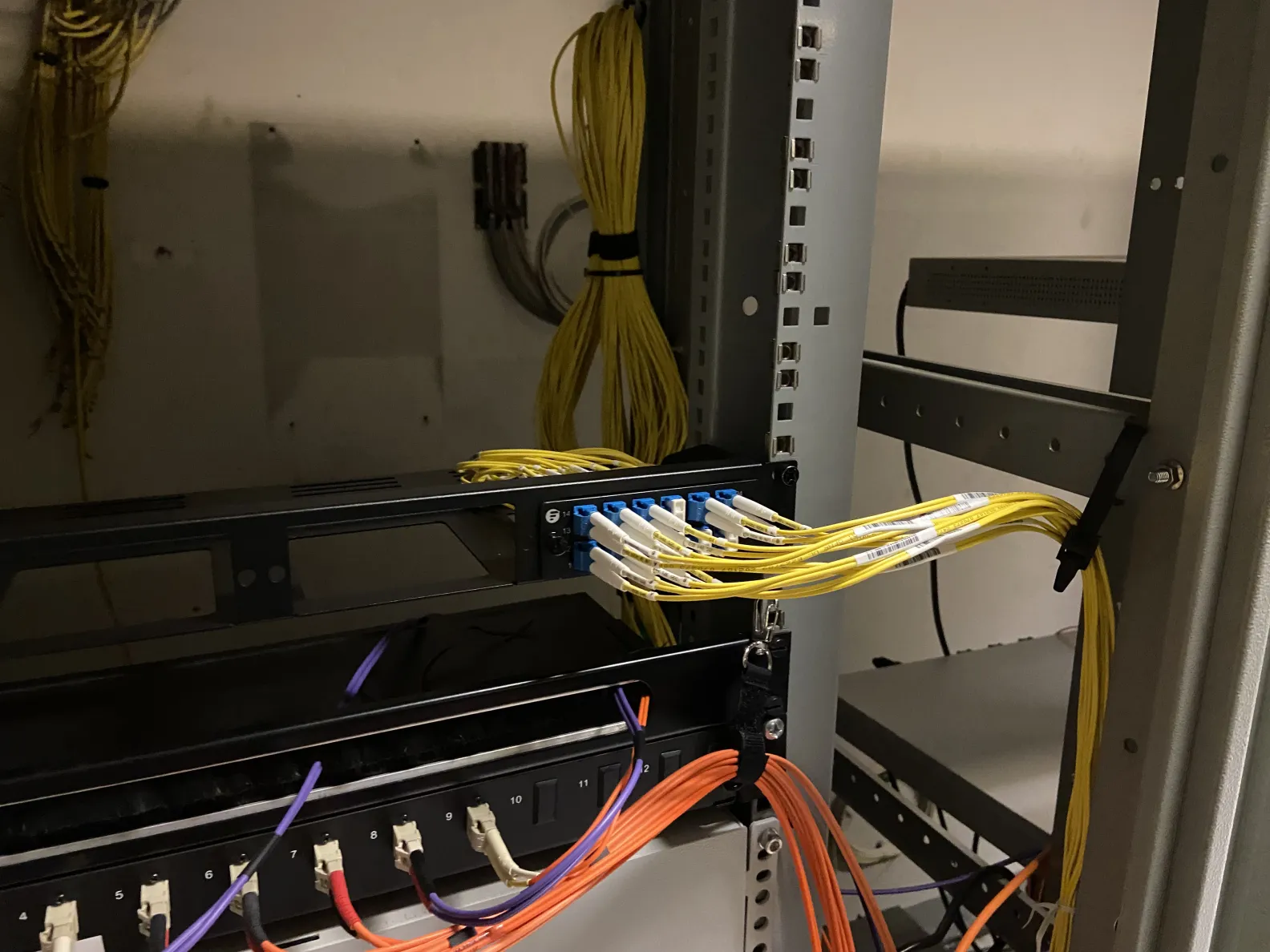

Afin de terminer ces fibres déjà pré soudées, nous avons simplement utilisé un patch panel capable d’accueillir les fibres par clippage.

Nous avons pu dans la foulée passer à l’upgrade de nos liens fibres, en passant donc des deux paires ESIEE aux 8 nôtres à l’heure actuelle, assurant une totale redondance et convergence.

Les 4 paires de fibres restantes pourront servir dans le futur à l’ajout d’équipements ou à l’upgrade de liens.

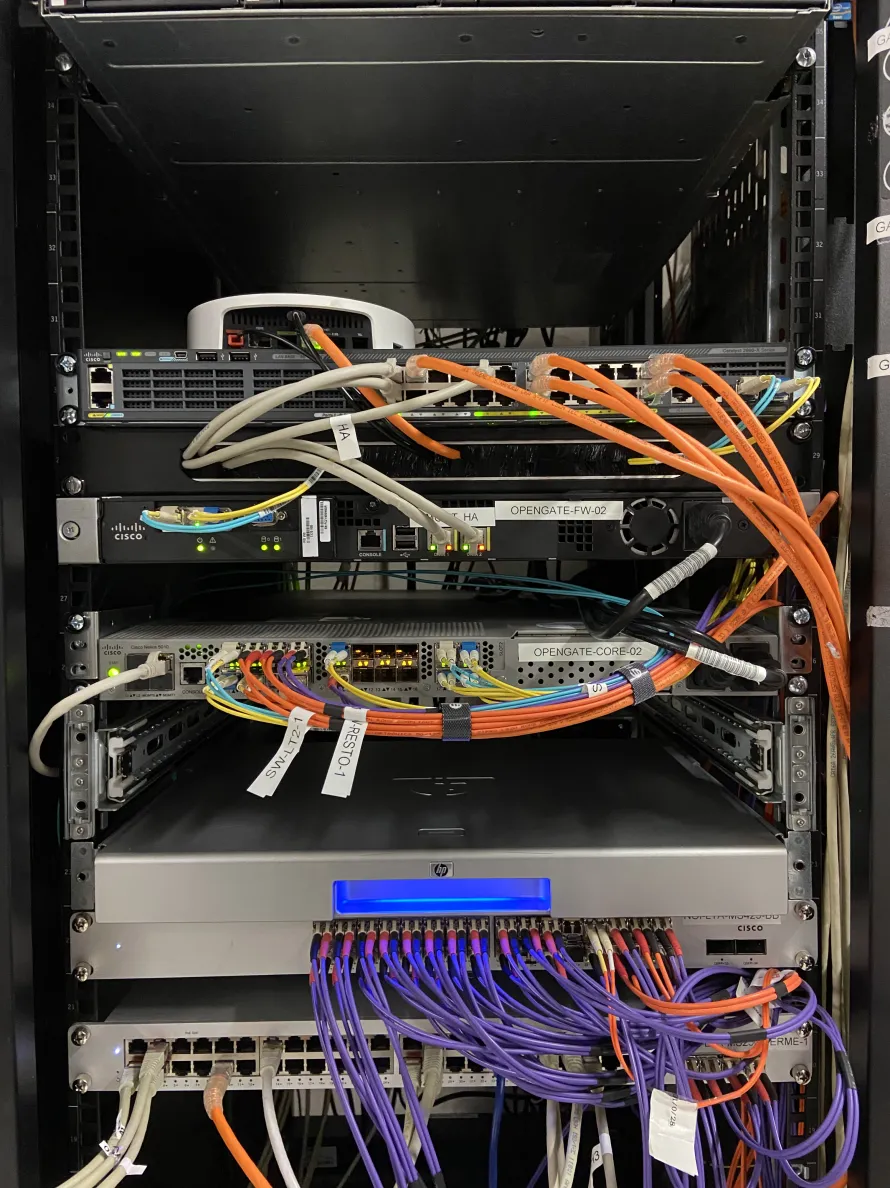

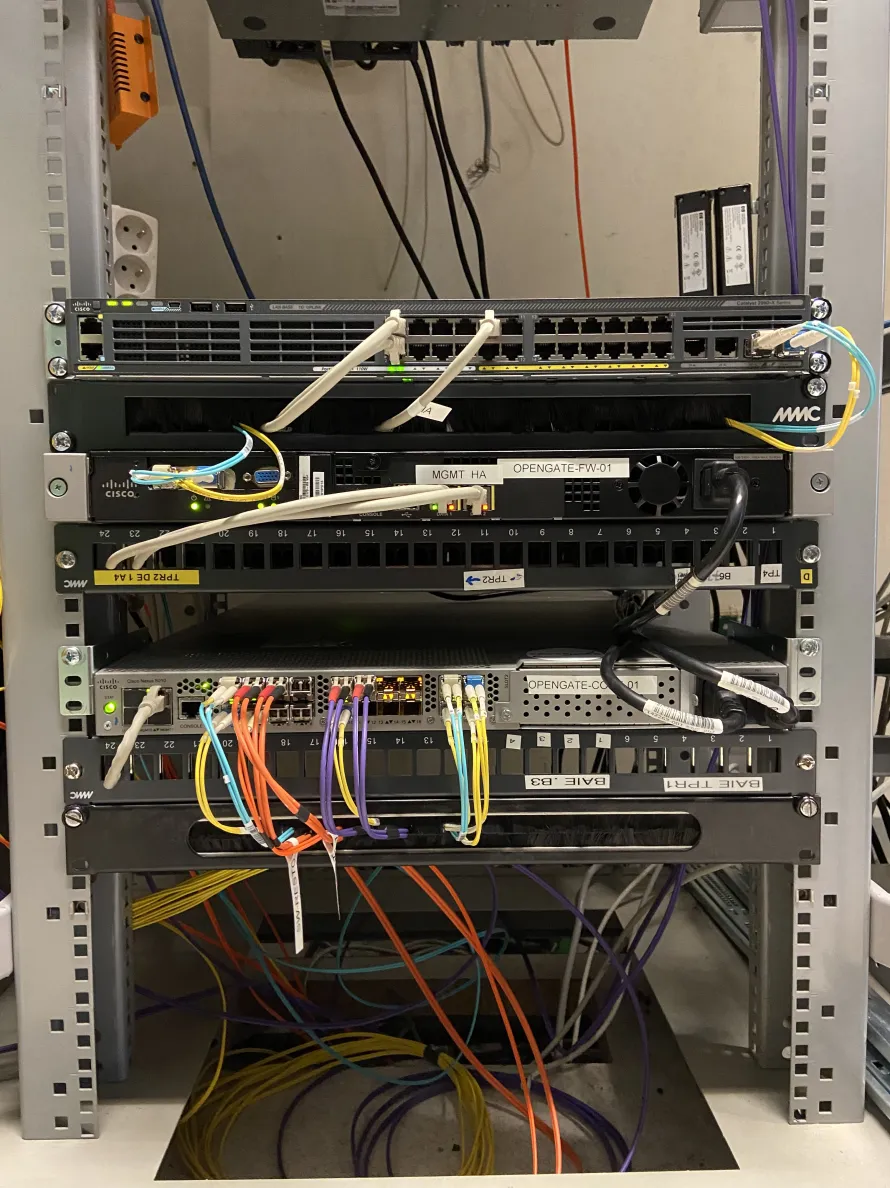

Voici pour finir, des photos actuelles après travaux de nos installation réseaux, que vous pourrez facilement comparer aux anciennes plus haut.

On remarque la présence de beaucoup plus de fibres qu’avant ! Les nouvelles sont soit jaunes soit bleu aqua.

J’espère que ce vlog upgrade réseau fibre vous aura plu, on reviendra très prochainement avec la mise en place de l’infra serveurs je pense, on bosse actuellement sur la configuration du réseau de stockage CEPH assez gros (72TB de stockage pur pour une v1).

Théo
